| 产品特性：防腐蚀 | 品牌：世伟洛克 | 型号：6M0-400-3 |
| 订货号：6TRR | 加工定制：否 | 货号：GR |
| 产品别名：世伟洛克三通接头 | 适用范围：通用 | 标准：美标 |
| 类型：直动式 | 压力范围：0-1000psl | 连接形式：卡套 |
| 材质：不锈钢 | 规格：齐全 | 是否跨境货源：否 |
| 产品规格：美国 |

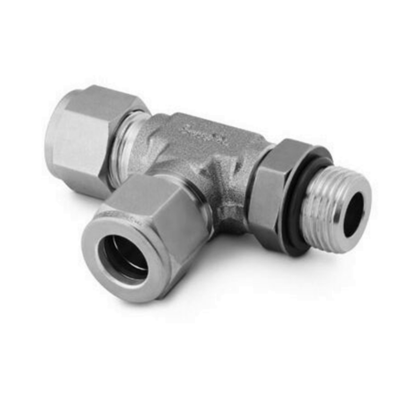

swagelok卡套3通
不锈钢 世伟洛克卡套管接头， 联合三通接头， 1/4 in. 卡套管外径
卡套式管接头具有结构简单、使用方便和不用焊接等te点。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。
卡套式管接头主要由具有24°锥形孔的接头体、带尖锐内刃的卡套和起压紧作用的压紧螺母三部分组成。旋紧螺母时，卡套被推进24°的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管的外壁，在外壁上压出一个环形凹槽，从而起到可靠密封的作用。钢管应该选择消除应力退火的20#精拔管，这样有利于卡套内刃口嵌入钢管外表面，起到可靠密封作用。
swagelok卡套3通
不锈钢 世伟洛克卡套管接头， 联合三通接头， 1/4 in. 卡套管外径
（1）预装
1、卡套式管接头的预装是重要的环节，直接影响到密封的可靠性。一般需要专用的预装器。管径小的接头可以在台钳上进行预装。具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。主要有卡套式直通管接头、卡套式端直通管接头、卡套式三通管接头等型式。笔者发现，及时是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果造成了直通管接头体上预装的管子用于三通管接头体连接时，有可能卡套与接头体内锥面形成的球面接触并不紧密，所以造成了泄漏，而此问题往往被忽视。
正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能限度地避免出现泄漏问题。
2、管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
3、预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
4、预装力不宜太大。应使卡套的内刃口刚好嵌入管子外壁，卡套不应有明显变形。如果在预装时卡套变形严重，会失去密封作用。
（2）禁止加入密封胶等填料。有人为了取得更好的密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。
（3）连接管路时，应使管子有足够的变形余量，避免使管子收到拉伸应力。
（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（5）连接管路时，应一次性紧好，避免多次拆卸，否则也会使密封性能变差。
